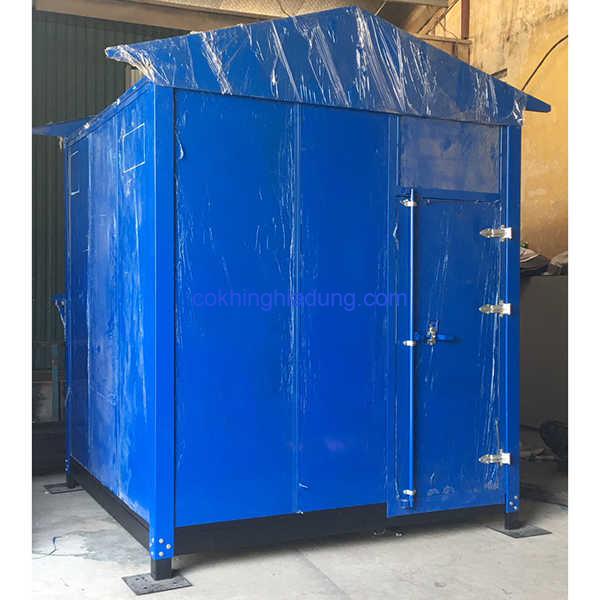

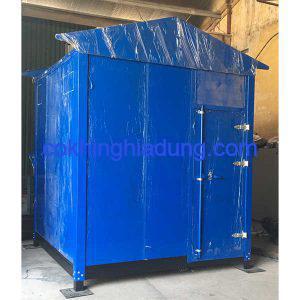

Nhà trạm Shelter hay còn gọi là nhà trạm BTS được thiết kế hình khối, kích thước khác nhau.
Phụ thuộc nhu cầu thiết bị, dung lượng để thiết kế, chế tạo sao cho phù hợp.
Thường được chế tạo theo các kích thước sau:
- 2000×3000 x cao 2700mm
- 2400×2400 x cao 2700mm
- 2500×2500 x cao 2700mm
Cấu tạo nhà trạm Shelter có 3 phần sau:
1. Cụm chân đế, dầm, sàn
Chân đế, dầm được chế tạo theo tiêu chuẩn kỹ thuật.
Tấm sàn trên 1 nhà thường có 3 tấm được chấn tạo hình hộp và phun PU đạt tỷ số 40 kg/ m3… Để đảm bảo độ cứng vững và cách nhiệt, khi lắp đặt thiết bị và vận hành.
2. Phần thân nhà trạm
Có 4 cột tích hợp hệ thống kẹp vách, xung quanh được lắp các tấm vách phun PU đạt độ cứng, cách nhiệt, chống mưa hắt, côn trùng.
3. Phần nóc
Có 3 tấm được phun PU tăng cứng, cách nhiệt.
Toàn bộ nhà trạm Shelter được chế tạo bằng thép CT3, tấm vách, nóc được chế tạo bằng tôn mạ điện bề mặt sơn tĩnh điện, chống ăn mòn, rỉ sét. Màu sơn theo yêu cầu như xanh dương, trắng, màu ghi..

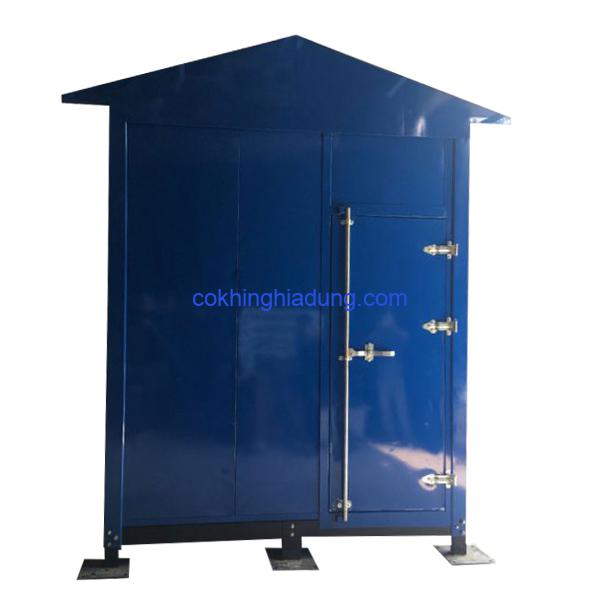

Để đảm bảo thiết bị hoạt động tốt trong mọi điều kiện của thời tiết. Nhà trạm Shelter còn được lắp thêm mái phụ bao gồm:
- Có 2 vì kèo
- Có 6 xà gồ hộp 40x40x1.4mm
- Được lợp bằng tôn mát
Nhằm mục đích: Chống dột, chống hắt, chống nóng tuyệt đối an toàn cho thiết bị.
